循環全自加藥裝置的結構以及工作原理

作者：祁立環保發布日期： 2021-03-31 06:28:43

信息摘要：

加藥裝置是優化循環水系統的化學水處理設備。其原理是通過在線檢測系統、自動加藥系統來控制對循環水系統的化學藥劑量的投放，有效防止循環水系統中結垢、腐蝕、生物粘泥及菌

　　一、循環全自動加藥裝置工作原理

　　1、加藥泵通過時控開關控制，定期向系統內加入殺菌滅藻劑、緩蝕阻垢劑，防止細菌滋生和藻類繁殖，從而達到殺菌滅藻、除垢防垢的效果。

　　2、循環水中宜采用非氧化性殺菌劑，具有殺菌滅藻能力，能有效地控制水中菌藻繁殖和粘泥生長，并具有好的粘泥剝離作用和分散、滲透作用，能去除藻類繁殖和粘泥增長，在不同的PH值范圍內均有很好的殺菌效果，同時具有去油、臭能力和緩蝕作用。

　　3、非氧化性殺菌劑毒性小，無積累性毒性，并易溶于水，并不受水硬度影響，因此廣泛應用于石油、化工、電力、紡織等行業的循環冷卻水系統中，用以控制循環冷卻水系統菌藻滋生，對殺滅硫酸鹽還原菌有效。作為非氧化性殺菌滅藻劑、粘泥剝離劑使用，也可用作晴綸纖維染色的均染劑及其紡織加工前的柔滑。

　　4、緩蝕阻垢劑顧名思義就是緩解腐蝕，且阻止設備結垢的水處理藥劑。該藥劑多應用于鍋爐及冷卻循環用水設備上，使其循環水不易造成設備結垢和腐蝕，延長其壽命，節省成本和消耗。

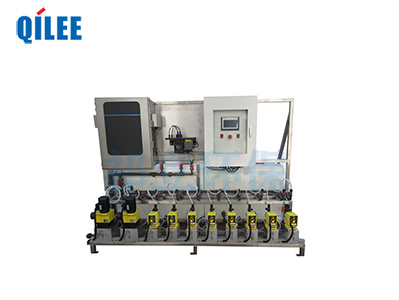

　　二、循環全自動加藥裝置結構組成

　　1、智能控制箱：智能控制箱是整個加藥系統的大腦和控制指揮中心，協調整個系統各部件的工作，采用二路輸出時控開關控制。

　?。?）在線控制加藥泵的打開和關閉；

　?。?）在線控制加藥系統藥桶藥劑的余量，當出現低液位時給出報警信號。

　　2、電磁隔膜計量泵：當智能控制到達預設時間初始值時，計量泵打開，開始加藥；到達時間終止值時，計量泵關閉，停止加藥。電磁隔膜計量泵為進口配套，性能穩定、加藥準確均勻、防腐耐蝕、嚴密性好、體積小、計量精度高，加藥量和輸出壓力都可以根據現場實際需要進行無級調節。也可按用戶要求選配國產計量泵。以控制箱正面為準，控制箱左邊的計量泵為1號計量泵，右邊的為2號計量泵。

　　3、PE加藥桶：加藥桶為水處理藥劑的容器，圓形，PE材料，不會變脆破裂，使用壽命超過10年，為自動加藥裝置設計，半透明材質易于從外部觀察桶內的藥劑余量。藥桶面蓋的高剛度使其能提供足夠的承托和位置以安裝計量泵、低液位報警裝置及液體混合攪拌器（選配）等。

　　4、低液位報警裝置：加藥系統的藥桶容積都是固定的，而加藥時間和加藥量是不確定的，值班工程師無法準確掌握藥桶藥劑的余量而及時補充，藥劑在加了一段時間之后會加完，而加藥泵并沒有斷電，加藥泵就會出現無藥空打的現象，如果加藥泵長時間無藥空打的話會燒化加藥泵的控制電機，令加藥泵損壞，影響系統的正常加藥。低液位報警裝置的作用就是當藥桶里的藥劑余量接近ji'xian值時，給出報警信號通知值班工程師往藥桶里補充藥劑，從而避免了上述情況的發生。

　　5、電動排污閥：智能控制系統能夠在水質變壞的時候給出信號，令排污閥打開排水，待水質恢復正常后再給出信號，令排水電磁閥關閉停止排水。電動排污閥能有效地控制循環水系統的濃縮倍數。

　　6、智能PH在線控制儀：因為如果只根據補水就加藥可能會產生yi'ding的偏差，但是我們可以預先設定循環水系統的PH值，若加了藥劑之后系統的PH與預先設定的PH值不符，說明加藥泵根據補水信號所加的藥劑量不夠，這時候控制系統會再給出加藥指令讓加藥泵打開加藥，當PH值達到設定值后，控制系統會再給出指令關閉加藥泵。PH控制儀表主要是在加藥時，對加藥泵的加藥量起一個調節作用。

　　以上就是關于循環全自加藥裝置的全部內容，希望對您有所幫助。
